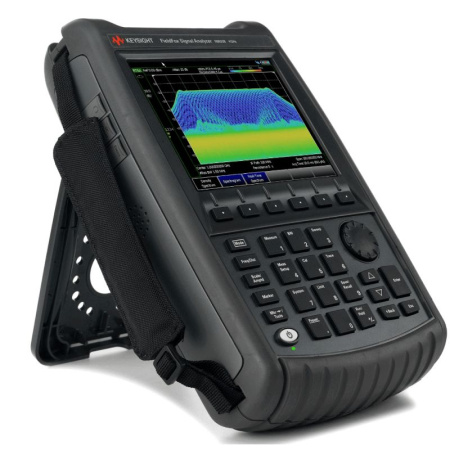

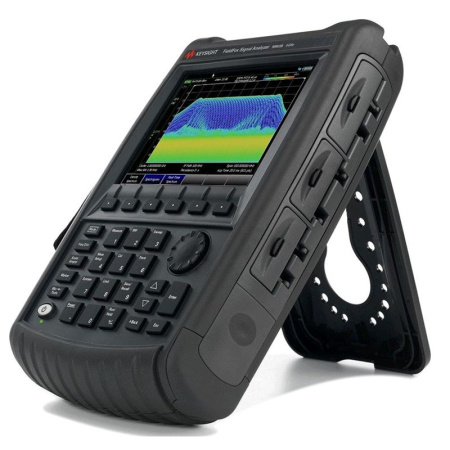

Портативный СВЧ-анализатор спектра Keysight FieldFox N9936B представляет собой высокотехнологичное решение для проведения точных измерений непосредственно в полевых условиях или на объекте. Его ключевым преимуществом является сочетание лабораторной точности с мобильностью и надежностью, что подтверждается включением в Госреестр СИ под номером 80244-20.
Аппарат охватывает широкий частотный диапазон от 9 кГц до 14 ГГц, что делает его универсальным инструментом для работы с разнообразными радиоэлектронными системами. Высокая точность измерений обеспечивается низкой погрешностью амплитуды, составляющей всего ±0.2 дБ. Важным для анализа сложных сигналов параметром является полоса анализа, которая может быть расширена с базовых 10 МГц до 40 или даже 100 МГц, что позволяет детально изучать широкополосные характеристики. Низкий уровень фазовых шумов, не превышающий -111 дБн на частоте 1 ГГц при отстройке 10 кГц, и исключительно низкий уровень собственных шумов (-156 дБм в диапазоне 2.6-4 ГГц) гарантируют четкое отображение слабых сигналов вблизи несущей частоты, что критично для задач оценки спектральной чистоты.
Скорость обработки информации является одной из сильных сторон анализатора. При полосе обзора 100 МГц устройство обеспечивает до 25 обновлений трассы в секунду, позволяя оперативно наблюдать быстропротекающие процессы. Гибкость настройки системы обеспечивается широким диапазоном полосы пропускания разрешающего фильтра (RBW) от 1 Гц до 5 МГц и входным аттенюатором с шагом 5 дБ в диапазоне от 0 до 40 дБ, что защищает входные цепи при работе с мощными сигналами до +27 дБм. Эргономика прибора ориентирована на удобство пользователя: информация отображается на четком ЖК-дисплее VGA-LED с диагональю 16.5 см, а для интеграции в измерительные комплексы предусмотрены интерфейсы LAN и USB. Два аналоговых канала и разъем типа N (розетка) завершают портрет этого высокопроизводительного портативного решения, которое объединяет в одном корпусе мощность лабораторного оборудования и стойкость полевого прибора.
Дополнительно могут быть встроены опции повышения технических характеристик:
- 010 Измерение во временной области в режиме анализатора цепей
- 210 Режим анализатора цепей, измерение S11/S21
- 211 Режим анализатора цепей, полные двухпортовые измерения S-параметров
- 212 Приложение для однопортовых измерений балансных/смешанных S-параметров
- 215 Рефлектометрия во временной области (TDR)
- 305 Режим анализатора параметров кабелей и антенн
- 308 Режим векторного анализа напряжения (векторный вольтметр)
- 320 Режим измерения на отражение (КСВН и обратные потери)
- 209 Режим измерения длинных линий передачи с использованием двух приборов (ERTA)
- 220 Режим перестраемого генератора для анализа спектра
- 233 Режим анализатора спектра
- 235 Внутренний предусилитель для работы в режиме анализатора спектра
- 236 Приложение для анализа интерференции и спектрограмм
- 238 Измерение спектра в стробированном режиме
- 312 Приложение для сканирования каналов
- 350 Режим анализа спектра в реальном времени
- 351 Векторный анализ сигналов I/Q
- 352 Измерение вне и внутри помещений с привязкой к карте
- 355 Возможность аналоговой демодуляции сигналов
- 356 Приложение для измерения коэффициента шума с функцией отображения интервалов погрешности измеренной величины коэффициента шума
- 358 Измерение напряженности электромагнитного поля
- 360 Приложение для работы с фазированными антенными решетками
- 370 Измерения по стандарту LTE FDD
- 377 Измерения по стандарту 5GTF
- 378 Измерения по стандарту 5G NR
- B04 Полоса анализа 40 МГц
- B10 Полоса анализа 100 МГц
- 208 Режим измерения со смещением по частоте с внешним USB измерителем мощности
- 302 Приложение для управления внешними датчиками мощности по интерфейсу USB
- 310 Режим измерителя мощности
- 330 Приложение для измерения параметров импульсных сигналов с внешним USB измерителем мощности
- 030 Управление с удаленного устройства через сетевой протокол
- 307 Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo)
- 309 Встроенный источник постоянного тока смещения
- SEM Измерение спектральной маски излучения
| Максимальная частота | 14 ГГц |
| Начальная частота анализатора спектра | 9 кГц |
| Количество встроенных портов | 2 порта |
| Анализатор антенно-фидерных устройств | Нет |
| Анализатор спектра | Да (стандартно) |
| Векторный анализатор цепей | Нет |
| Дополнительные функции анализатора сигналов |
Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) Анализ спектра в режиме реального времени Измерение коэффициента шума Измерения «по воздуху» (OTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (только встроенный) Функция дистанционного управления |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Средний уровень собственных шумов (1 ГГц) | –163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | –117 дБн/Гц |
| Приложения для сотовой связи |
Программа векторного анализа сигналов 89600 VSA Измерения «по воздуху» (OTA) для LTE FDD и 5GTF |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
| Скорость обновления трасс при полосе обзора 100 МГц | 25 обновлений в секунду |
| Диапазон установки ослабления входного аттенюатора с шагом 5 дБ, дБ | от 0 до 40 |
| Максимально допустимое значение мощности входного сигнала, дБм | 27 |
| Тип коаксиального соединителя измерительного порта | тип III, розетка (N-тип) |
| Интерфейс | USB, LAN |
